iPhone 18 Pro散热大翻身！A20 Pro性能释放更彻底

近期苹果机密文件接连泄露，iPhone 18 Pro的内部设计几乎被扒了个干净。其中最受关注的一项升级，是A20 Pro芯片将采用台积电全新的WMCM封装技术——这可能是苹果旗舰手机多年来最彻底的一次散热架构革新。

WMCM到底是什么

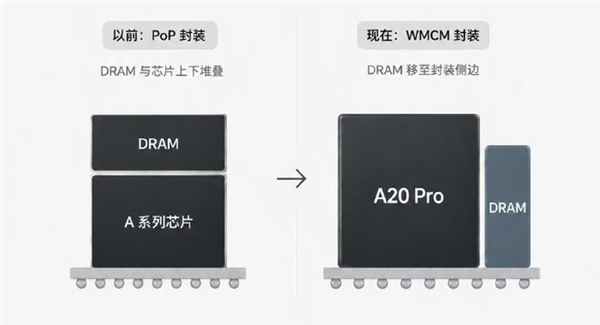

WMCM的全称是Wafer-Level Multi-Chip Module，也就是晶圆级多芯片模组封装。它和目前手机上常见的PoP堆叠封装、高端芯片常用的CoWoS 2.5D封装都不一样——核心思路是把SoC逻辑芯片和LPDDR5X内存芯片，直接在同一层RDL再布线层上水平平铺布置，而不是上下堆叠。

这样做的好处很直观：一是芯片之间的互联走线距离大幅缩短，数据传输延迟更低，内存带宽瓶颈得到缓解；二是封装整体占用空间更小，能给机身内部省出更多空间放散热模块和电池。

三也是最关键的——SoC和内存各自拥有独立的散热接触面，有效散热面积显著扩大，不会再像以前那样上下两层热源叠在一起散不出去。

为什么说这是个大升级

了解手机芯片的人都知道，传统的PoP封装是把内存直接堆叠在处理器上面。这种结构节省空间，但也有个老问题——两个发热大户叠在一起，热量互相传导，高负载游戏或者运行端侧AI大模型时很容易积热，然后触发降频。

iPhone这些年一直被吐槽的"峰值性能很强但持续释放不行"，很大程度上就和这个堆叠结构有关。WMCM的平铺布局相当于从底层架构上解决了这个问题，理论上能够稳定维持更长时间的满帧运行和高算力输出。再加上台积电2nm工艺的加持，A20 Pro的持续性能表现值得期待。

代价也不小：成本更高了

当然，新技术也不是没有代价。晶圆级布线、裸片贴合和配套测试流程都比传统封装复杂得多，生产良率管控难度更高，这会直接推高芯片的封装成本。再加上当前全球存储芯片正处于涨价周期，苹果的硬件采购开支可能会进一步增加。

供应链消息还透露，A20 Pro配套的LPDDR5X高速内存由SK海力士作为第 一供应商，依托其在HBM和移动内存领域的产能优势来保障高端机型供货。对于iPhone 18 Pro系列来说，这套全新封装+2nm工艺的组合，大概率会是今年最核心的硬件升级亮点。
